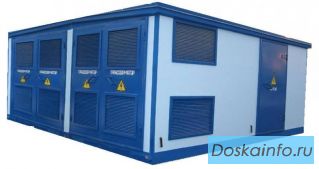

Комплектные трансформаторные подстанции

3) Комплектные трансформаторные подстанции 6(10)/0,4; 10(6)/0,4 кВ УХЛ1
Блочно-модульное здание выполнено из блоков, доставляемых автотранспортом с максимальной шириной собранного здания 9,6 м при неограниченной длине и транспортной высоте до 3,05 м.
Мощность силового трансформатора, кВ•А КТП-100; 160; 250; 400; 630; 1000; 1250; 1600; 2500
Номинальное напряжение на стороне высокого напряжения (ВН),кВ-6; 10
Наибольшее рабочее напряжение на стороне ВН,кВ-7,2; 12
Номинальное напряжение на стороне низкого напряжения (НН),кВ-0,4
Ток термической стойкости в течение 1 с на стороне ВН,кА-20
Ток электродинамической стойкости на стороне ВН,кА-51
Уровень изоляции по ГОСТ 1516.1-76: Нормальная
КТП предназначена для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц номинальным напряжением 6(10)/0,4 кВ на объектах городской инфраструктуры.
