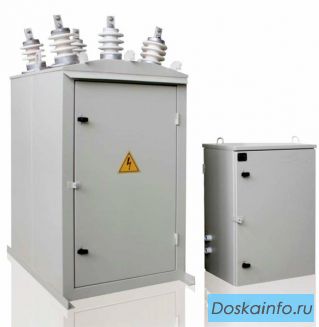

Пункты коммерческого учета и секционирования, ПКУ-ЭЛМ, ПС-ЭЛМ

Номинальное напряжение,кВ-6(10)
Номинальная частота,Гц-50
Наибольшее рабочее напряжение,кВ-7,2 (12)
Номинальный ток главных цепей,А до 600
Номинальный ток вторичных цепей,А-5/1
Ток термической стойкости 1 с,кА до 12,5*
Ток электродинамической стойкости,кА 32 *
Класс точности трансформаторов: 0,2; 0,2S; 0,5; 0,5S
Диапазон предельных температур,С от – 40 до + 40
Срок службы, не менее, лет: 25
Гарантийный срок лет: 1
Габаритные размеры, мм: (ш/в/г) модуль высоковольтный 900 x 1136 x 788
Габаритные размеры, мм: (ш/в/г) модуль низковольтный 460 x 600 x 322
Все металлоконструкции ПКУ подвергаются окрашиванию методом порошкового напыления. Готовое изделие имеет лакокрасочное покрытие толщиной до 150 мкр, что обеспечивает безупречный внешний вид и значительно увеличивает срок эксплуатации.
Для защиты оборудования при коммутационных и атмосферных перенапряжениях используются ограничители перенапряжения ОПН, устанавливаемые на отдельной траверсе. Электрическая связь между низковольтным и высоковольтным модулями выполняется жгутом соединительных проводов, проложенным в металлорукаве.
