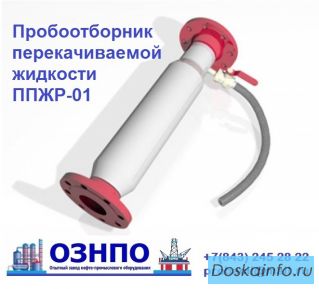

Назначение пробоотборника ППЖР -01, пробоотборника ручного
Пробоотборники ППЖР-01 - пробоотборники ручные, пробоотборники жидкости предназначены для оперативного ручного отбора пробы из трубопровода с давлением до 4,0 МПа, по которому перекачивается технологическая жидкость с целью анализа ее состава в лабораторных условиях. Пробоотборники ППЖР-01 разработаны в соответствии с требованиями ГОСТ 2517-2012
Технические характеристики пробоотборника ППЖР-01 (ДУ80 (100)/Ру4/Ст.20)
Наименование параметра Значение
Условный проход присоединительных фланцев, мм 100,0
Рабочее давление, МПа (кгс/см2) 4,0 (40,7)
Испытательное давление, МПа (кгс/см2) 6,0 (61,2)
Температура отбираемой жидкости, °С +4…+90
Кинематическая вязкость отбираемой жидкости, м2/с (сСт) до 120х10-6 (120)
Массовая доля содержания механических примесей, % до 5,0
Массовая доля содержания воды, % до 98,0
Расход жидкости, м3/час 2,0 ÷ 24,0
Длина пробоотборника, мм 685,0 ± 3,0
Диаметр пробоотборника, мм 230,0
Резьба наружная крана шарового КШ-1 ТУ 3742-010-62222403-2016 G1/2˝
Масса ППЖР-01 в сборе, кг не более 27,0
Срок службы, лет 5
Температура окружающей среды, °С -50…+60
|
